Ein Ishikawa-Diagramm, auch Fischgräten- oder Ursache-Wirkungs-Diagramm, ordnet mögliche Ursachen eines klar beschriebenen Problems in Kategorien. Es beweist keine Ursache: Das Team muss die wichtigsten Hypothesen anschließend mit Daten, Beobachtungen oder Tests überprüfen.
Die Methode ist besonders nützlich, wenn ein Problem mehrere denkbare Einflussfaktoren hat. Sie verhindert, dass das Team vorschnell nur die auffälligste Erklärung verfolgt, und schafft eine gemeinsame Liste für die weitere Untersuchung.
Definition: Was ist das Ishikawa-Diagramm?
Das Grundkonzept

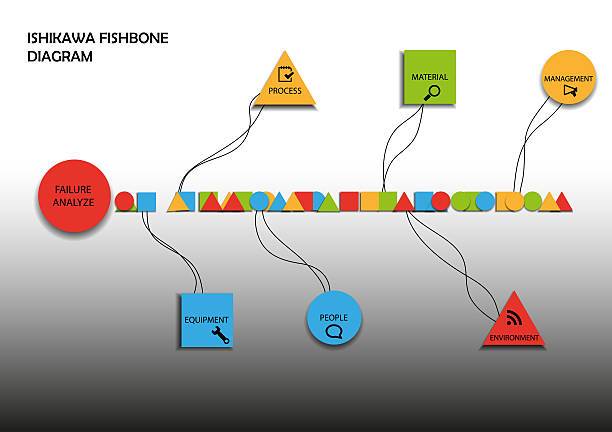

Das Problem steht am Kopf der „Fischgräte“. Hauptäste bilden Kategorien; darunter werden mögliche Ursachen und Unterursachen gesammelt. Formuliere jede Ursache als prüfbare Hypothese, nicht als bereits bestätigte Diagnose.
Kaoru Ishikawa machte das Ursache-Wirkungs-Diagramm im Qualitätsmanagement bekannt. Heute wird es in Produktion, Services, IT und anderen Bereichen eingesetzt, um mögliche Ursachen strukturiert zu sammeln.
Warum es so beliebt ist
Die Stärke der Methode liegt in der strukturierten Suche: unterschiedliche Fachperspektiven werden sichtbar und Ideen werden geordnet. Der Nutzen entsteht jedoch erst, wenn das Team relevante Hypothesen priorisiert und überprüft.
Der Hauptunterschied zwischen Ishikawa und anderen Diagrammen
Das Ishikawa-Diagramm konzentriert sich auf mögliche Beziehungen zwischen einem Effekt und seinen Ursachen. Es ergänzt Messungen und Tests; es ersetzt weder eine Prozessanalyse noch den Nachweis, dass ein Faktor das Problem tatsächlich verursacht hat.
Stellt euch vor, ihr seht einen Apfelbaum, aber anstatt euch auf die Früchte (die Ergebnisse) zu konzentrieren, untersucht ihr den Boden, das Wasser und die Sonneneinstrahlung (die Ursachen), um zu verstehen, warum manche Äpfel süß und andere sauer sind. Das ist die Kraft des Ishikawa-Diagramms.
Tipps zur Erstellung eines effektiven Ishikawa-Diagramms
Beginnt mit einem klaren Problem
Beschreibe den beobachteten Effekt messbar und mit Grenze: Was ist betroffen, seit wann, wo und in welchem Umfang? „Fehlerquote von 2 % auf 6 % in Linie B seit Montag“ führt zu einer präziseren Analyse als „Qualität ist schlecht“.
Nutzt die 6 Ms für die Hauptursachen
Die 6M sind ein verbreitetes Raster für Produktionsprobleme. Sie sind Denkanstöße, keine Pflichtliste. Für Software oder Dienstleistungen können Kategorien wie Menschen, Prozess, Technologie, Information, Umgebung und Steuerung besser passen.
- Menschen (Manpower): Wer war beteiligt? Gibt es Schulungs- oder Kommunikationsprobleme?
- Maschinen (Machinery): Welche Geräte oder Software wurden verwendet? Gab es technische Fehler?
- Materialien (Materials): Waren die Materialien fehlerhaft oder von schlechter Qualität?
- Methoden (Methods): Welche Prozesse oder Verfahren waren beteiligt? Wurden sie korrekt befolgt?
- Messungen (Measurements): Wurden Daten korrekt erfasst und interpretiert? Gab es Messfehler?
- Umwelt (Milieu): Hat die Arbeitsumgebung oder Unternehmenskultur das Problem beeinflusst?
Sammelt mögliche Ursachen, ohne sie sofort als Fakten zu behandeln
Beziehe Menschen ein, die den Prozess aus unterschiedlichen Rollen kennen. Frage zu jeder Idee: Welche Beobachtung spricht dafür? Welche Daten würden sie widerlegen? Fasse doppelte Punkte zusammen und vermeide Schuldzuweisungen.
Priorisiert und prüft die wichtigsten Hypothesen
Markiere Ursachen nach vermutetem Einfluss und Prüfaufwand. Nutze Prozessdaten, Stichproben, Beobachtungen oder kleine kontrollierte Tests. Aktualisiere das Diagramm, wenn eine Hypothese widerlegt oder bestätigt wird.
Beispiele für den praktischen Einsatz des Ishikawa-Diagramms
In der Produktion
Beispiel: Eine Fabrik sieht mehr fehlerhafte Produkte. Schulung, Maschinenzustand und Materialwechsel kommen als mögliche Ursachen auf das Diagramm. Das Team prüft Trainingsprotokolle, Wartungsdaten und Fehler nach Liefercharge, bevor es eine Maßnahme beschließt.
Im Kundenservice
Beispiel: Ein Callcenter misst sinkende Zufriedenheit. Mögliche Faktoren sind Wartezeit, Gesprächsleitfaden, Systemlatenz und Akustik. Die Ursachen werden mit Zeitreihen, Gesprächsstichproben und technischen Messungen verglichen.
Im Gesundheitswesen
Im Gesundheitswesen sind Sicherheit und Nachvollziehbarkeit besonders wichtig. Ein Diagramm kann mögliche Faktoren sammeln, doch Untersuchungen müssen den geltenden klinischen, Datenschutz- und Qualitätsverfahren folgen.
Die Beispiele zeigen: Das Diagramm erweitert die Suche, aber die anschließende Verifizierung entscheidet, welche Ursache eine Maßnahme rechtfertigt.
Moderne Werkzeuge zur Unterstützung des Ishikawa-Diagramms
Digitale Zusammenarbeit bei der Ursachenanalyse
Ein Ishikawa-Diagramm kann auf Papier, einem Whiteboard oder in einem spezialisierten Diagrammwerkzeug entstehen. Für verteilte Teams ist zusätzlich wichtig, Hypothesen, Belege, Verantwortliche und Prüftermine gemeinsam zu dokumentieren.
Wie passt das zusammen?
In Edworking können Teams die Untersuchung mit Aufgaben, Kommentaren, Docs, Dateien und Chat koordinieren. Das eigentliche Diagramm kann als Datei oder Link am Arbeitsbereich hängen; Entscheidungen und Belege bleiben beim zugehörigen Arbeitsschritt.
Lege für jede priorisierte Hypothese eine Aufgabe mit Verantwortlichem, Prüfmethode, Termin und Ergebnis an. Nutze Docs für den Untersuchungsstand und eine Besprechung, wenn widersprüchliche Befunde gemeinsam bewertet werden müssen.
Eine Kollaborationsplattform unterstützt Koordination und Dokumentation. Sie führt nicht automatisch eine Ursachenanalyse durch und bestätigt keine Ursache ohne geeignete Evidenz.
Fazit
Das Ishikawa-Diagramm ist ein Werkzeug zum Sammeln und Ordnen möglicher Ursachen. Definiere den Effekt präzise, passe Kategorien an den Kontext an, priorisiere Hypothesen und überprüfe sie, bevor du Lösungen umsetzt.
Dokumentiere Annahmen, Belege, Gegenbelege und Entscheidungen. So bleibt nachvollziehbar, warum eine Maßnahme gewählt wurde und ob sie den beobachteten Effekt tatsächlich verändert.
